1 適用范圍
適用于工業與民用建筑的獨立的或附設的,封閉式的或敞開式的變壓器室外門窗。封閉式變壓器室分高式和低式兩種,當?shù)褪阶儔浩鞑荒軡M足通風要求時,應采用高式變壓器室。
2 門型與窗型的編號
門洞尺寸:
封閉式變壓器室的門洞寬有2100、2400、2300三種;門洞高有2700、3300、3600也是三種。組合成六個洞口尺寸。
敞開式變壓器室的門洞寬有2100、2400、3000三種,門扇高度均為1800。
3 材料制作、安裝
3.1 鋼板及型鋼采用性能不低于Q235-B鋼材,焊條采用E43型。彩鋼板制作拼裝采用鉚接或膠粘接,不能采用電焊連接。
3.2 焊縫除注明者外均采用連接焊接,不得有未熔化、未焊接、氣孔、裂紋、燒穿等焊接缺陷。
3.3 門扇骨架允許尺寸誤差:
名 稱 大門扇 小門扇
1 骨架的長和寬 每米±0.8mm ±2.0mm
2 骨架的對角線 每米±1.0mm ±3.0mm
3 骨架的平面扭翹 不大于3.0mm 不大于2.0mm
3.4 小五金在門扇上的位置應準確,除圖上注明外,門扇小五金的選擇和焊接程序可現場自定。
3.5 除彩鋼板外,其他材質需做防銹和飾面漆處理。
3.6 安裝前應檢查門窗扇的幾何尺寸,并使之不超過允許誤差。
3.7 安裝時門扇豎起于洞口中,各部位調整至要求尺寸,門扇應保持垂直。將上下門軸初步點焊于洞口門樘的預留件及門扇邊梃上,應保證上下門軸在同一垂直線上,經反復試運 轉合格后,再將門軸焊牢,待焊接固定到位后再進行門樘的抹灰工程施工。

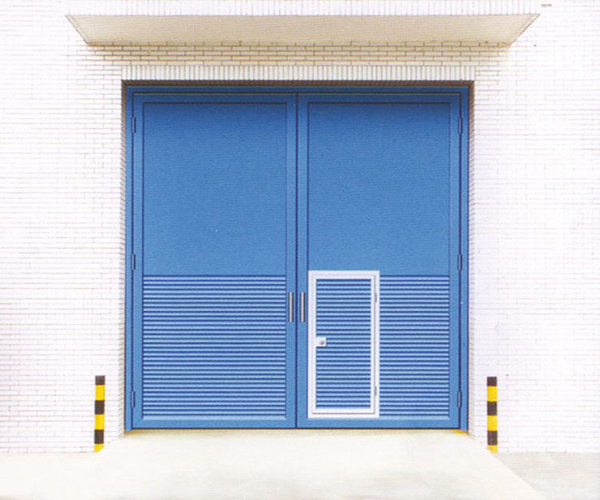

變壓器室門適用于一般工業及民用建筑的獨立的或附設的封閉式開敞式變壓器室。可分為封閉式變壓器室門和開敞式變壓器室門,封閉式變壓器室門又可分為高式和低式兩種。變壓器門開啟方式分為單扇平開門和雙扇平開門,中間過道為180度開的自由門。防火隔墻為防火門,高壓變壓器室門需要通風散熱,所以門下方需帶百葉窗,并加防鼠金屬網。所有門必須有效接地。低壓室可帶可不帶門下百葉。尺寸大小按設計要求加工制作。
