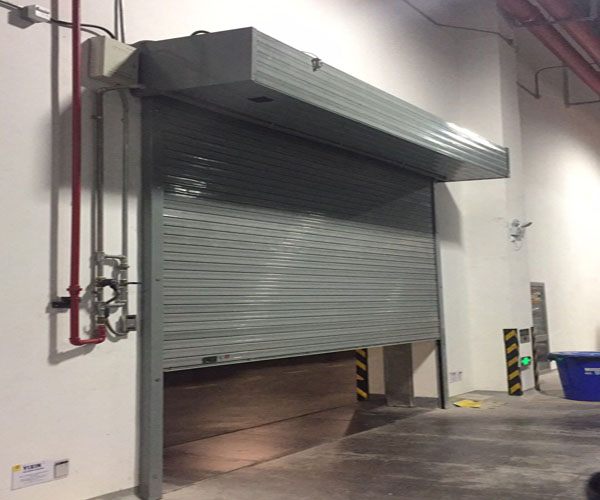

水幕噴淋防火卷簾門
- 產品詳情
防火卷簾系列產品,主要用于建筑物內部防火分區的隔斷,在無火災情況下,卷簾卷起藏于門洞上部很小的空間內,保證正常狀態下的通道暢通。當發生火災時,通過消防中心或區域煙溫感探測系統的控制,卷簾門自動關閉,迅速隔離火源。
防火卷簾系列產品是按《國標》GB14102-93、《企標》Q/QZHS005-2002、Q/QZHS001-2002 生產,具有技術先進,結構合理,功能齊全,選材優良,造型美觀,質量穩定的特點,產品均已取得國際標準ISO9001:2000質量體系認證,且全部通過《國家防火建筑材料質量監督檢驗中心》檢測合格,并榮獲全國質量檢驗協會頒發的《全國質量穩定合格產品》證書。
一、技術特性
1) 產品性能和技術參數
耐火時間:F4級(3小時,加噴淋4小時)
耐風壓強度:120(1200pa)
產品熱縮性小、耐溫高、質量穩定,易安裝、易操作。
2) 簾片材質:采用0.8-1.2優質鍍鋅鋼板,經雙面復合軋制,內填充硅酸鋁防火棉,熱縮性小、耐溫高,復合厚度20mm,具有很好的耐腐蝕、防銹能力和抗風壓強度.
3) 啟閉速度:2.5-6m/min
4) 電氣功能:主電源 50Hz , 380v , 信號電源 24 v , 功率 0.4-1.5Kw
5) 控制方式:電動、手動,煙溫感自動及消防中心聯動控制。
a) 按鈕控制卷簾的上行,下行及停止。
b) 接收煙溫感信號,自動控制單樘卷簾門一、二次下滑落閘。
c) 接收消防中心控制信號,控制單樘或區域卷簾門一、二次下滑落閘,實現聯動。
d) 根據要求,可向消防控制中心反饋門位(上位、中位或下位)信號。
e) 火警狀態,卷簾門運行到底后,可按按鈕盒上的任意鍵,控制門體返升到中位,延時0-180秒后下滑落閘、實現延時逃生功能。
f) 電控系統與消防中心接口的信號為無源觸點信號。
6) 電動機安裝結構和技術參數:詳電動機技術參數和安裝結構示意圖。
7) 控制箱控制方法和技術參數:詳控制箱使用說明書。
8) 防火卷簾例行檢查請參照例行檢查項目表執行。
9) 防火卷簾常見故障請參照故障檢查表。
二、防火卷簾操作維護說明
1.現場觀察卷簾是否處于可啟閉狀態,,是否變形,卡物等阻礙情況。檢查控制箱指示燈是否正常。嚴禁操作時在卷簾下站人及放物,影響卷簾門的正常啟閉。
2.按上升(或下降)按鈕,卷簾應上升(或下降),如果卷簾升降與按鈕操作上下不一致,則必須立即停車,待調整電源相序后方可重新操作。
3.防火卷簾以間歇式運轉設計,因此連續運轉時間不宜超過十分鐘。
4.在按鈕操作規程上升(或下降)過程中,操作人員嚴禁離開現場,
5.操作的同時,要密切注意卷簾上升(或下降)到規定位置時是否能自動停車。如果卷簾上升即將出導軌(或下降已到地面),則待限位裝置修復(或調整)至正常后方可重新操作。
6.按鈕操作上升(或下降)到位后,操作人員方可離開現場。
7.煙溫感火災報警當系統接收到煙感信號,卷簾門依次進行一次下滑、停留、二次下滑到大門完全關閉;此間聲光報警,卷簾門執行一次下滑后,設計有一定范圍的停留時間,在此期間若須加大卷簾門的開啟度,則可按下“上”鍵,使門上升到所需位置后松開,卷簾門自動處于停留狀態,停留時間一到,卷簾門接著進行二次下滑;或者此時需要馬上關閉大門,則可按下“下”鍵不松開,門即下行直至下限位停止。
8.消防中心控制下滑:控制中心下滑鍵按下時,卷簾門一次下滑到底,此時下滑指示燈亮同時聲光報警。
9.一旦有中心控制或煙感信號輸入,運行控制按鍵即被鎖定,執行后必須取消消防中心控制信號或煙感信號,才能解除封鎖。
